安全說明
本章主要內容為安全說明。
請認真閱讀本手冊中的安全注意事項,請?zhí)貏e注意下列標識的提示信息:

重要提示!

觸電標志!
本指示對于正在運行的有源電力濾波器(以下簡稱APF)非常重要,如果忽視,可能會導致人身傷害或財產損失。
所有的電氣安裝和日常維護必須在斷電的情況下進行操作!
電擊可能致命,不要接觸帶電的部件!
電弧火花可能傷害眼睛,灼傷皮膚,損壞設備以及引燃易爆物體!
請嚴格按照操作指導說明操作,否則極易造成模塊損壞,嚴重者,會損壞其它相關設備。
人員要求
操作APF的工作人員,必須為接受過專業培訓的操作員或者我司工程師,其他人等切勿進行任何操作。
操作人員應充分熟悉整個供電系統的構成、工作原理及相關標準。
箱體標識保護
APF箱體上的警示標識包含對其進行安全操作的重要信息,嚴禁人為損壞。
APF側面貼有銘牌,其中包含與產品相關的重要參數信息,嚴禁人為損壞。
APF貼有防拆標簽,非我司人員請勿隨意操作,否則產生的一切后果,我司不予負責。
系統安裝
在安裝前,請仔細閱讀本手冊,若未按本手冊中的說明進行安裝而導致設備損壞,我司有權不進行質量保證。
在進行APF安裝之前,務必保證其未進行電氣連接和通電。
請確保APF 的安裝環境通風良好,以免影響系統性能。
請確保APF 的進風口及出風口無遮擋,或進、出風口各預留不少于150mm的散熱空間。
在安裝過程中,除了機箱局部的接線端子外,請不要?jiǎng)訖C(jī)箱內部的其他部分。
電氣連接
在電氣連接前,請確保APF無損壞且處于安全狀態,否則可能造成電擊或起火。
在進行電氣連接前,請確保相關斷路器已經切除。
所有的電氣連接必須滿足國家電氣標準。
使用的線纜必須連接牢固、良好絕緣(APF及保護裝置的主回路與地之間的絕緣阻抗不小于 1MΩ ),且規格合適。
操作
APF在運行過程中,存在高電壓,可能會導致電擊,嚴重者致人死亡,請嚴格按照本手冊及其他相關文件中列出的安全注意事項進行操作!
在APF帶電時,只有顯示屏可以觸摸;
APF首次上電時的初始化設置功能,必須由專業人員進行設置。錯誤的設置可能會影響APF的正常工作,未確認APF初始化設置完成前,請與專業人員聯系;
APF在工作時可能存在輻射,請與其保持一定的距離。
維護和更換
在進行維護工作之前,請先斷開交流側的電氣連接,再等待至少10分鐘,使用電筆或萬用表對斷開側進行測量,確認安全后,才能對APF進行維護或更換操作。
在確保任何影響APF安全性能的故障已經排除后,才能再次將其開啟。
APF模塊為整體維護,如果模塊內部出現故障,請聯系您的經銷商。
請?jiān)谑熳x理解本手冊內容,且有合適的工具及測試裝置條件下,維護APF。
在維護過程中,請遵守靜電防護規范,佩戴防靜電手套。
注意事項
本章主要內容為關于APF的運輸和儲存。
運輸
溫度范圍:-25℃~+70℃之間;
在運輸過程中嚴防雨淋、熾曬、沙塵侵入;
不應有超出相應國家包裝運輸規范的振動和沖擊;
嚴禁倒立。
標志
每臺設備都有一個用來鑒定身份的銘牌,銘牌上標有該設備的型號、出廠編號、額定電壓、額定頻率、最大輸出電流、相數、運行環境溫度、防護等級、質量、外形尺寸和出廠日期。這些信息在設備的使用期限內均應保持清晰和完整。
儲存
設備的包裝可在室內存放6個月(自發貨之日起),如需存放更長時間,訂貨時可向本公司提出制作可存放更長時間的包裝。
如果設備不是立即安裝使用的話,應將其放置于干燥、通風和無腐蝕性物質的倉庫內,倉庫內應無強烈的機械振動、沖擊和磁場作用。
存儲極限溫度最低 -25℃,最高70℃。
空氣相對濕度最低15%,最高90%(20℃時)。
電解電容在儲存時間超6個月后會出現電解液干涸現象,會導致電解電容容量下降或使用時漏電流增大,因此模塊在經過長時間倉儲后必須對電解電容進行激活,以恢復電解電容的性能。
產品介紹
本章主要內容為APF產品概述及技術參數說明。
產品概述

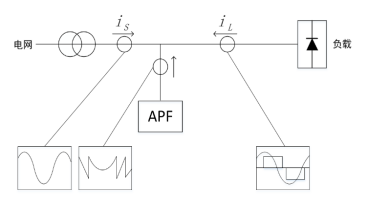

有源電力濾波器(APF)是指將自換相橋式電路通過電抗器直接并聯在電網上,適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流,使該電路主動產生滿足要求的諧波電流,實現動態諧波補償?shù)哪康摹?/span>

圖3-1 APF工作原理示意圖
技術參數
表3-1 100A APF技術參數
|
 系統參數  |
|
|
 額定電壓(線電壓)  |
 268V~458V  |
|
 額定頻率  |
 45Hz~55Hz  |
|
 接線方式  |
 三相四線+PE/三相三線+PE  |
|
 性能指標  |
|
|
 諧波治理能力  |
 100A(2次~61次全部或可選定諧波次數)  |
|
 不平衡治理能力  |
 75A  |
|
 全響應時間  |
 <5 ms  |
|
 有功功率損耗  |
 <3%  |
|
 保護  |
 過流、過熱、過壓等多項保護功能  |
|
 環境條件  |
|
|
 防護等級  |
 標準IP20,更高防護等級可定制  |
|
 環境溫度  |
 工作溫度:-10℃~50℃(40℃以上降容使用) 儲存溫度:-25℃~70℃  |
|
 環境濕度  |
 15%~90%(20℃)  |
|
 海拔高度  |
 <2000m,2000米以上降容使用  |
|
 使用場所  |
 室內  |
|
 機械特性  |
|
|
 外形尺寸(寬×深×高)  |
 440mm×560mm×145mm  |
|
 質量  |
 35kg  |
|
 安裝傾斜度  |
 <5度  |
|
 材質  |
 電鍍鋅  |
|
 通訊顯示  |
|
|
 通訊接口  |
 RS485  |
|
 模塊間并機  |
 CAN  |
表3-2 150A APF技術參數
|
 系統參數  |
|
|
 額定電壓(線電壓)  |
 268V~458V  |
|
 額定頻率  |
 45Hz~55Hz  |
|
 接線方式  |
 三相四線+PE/三相三線+PE  |
|
 性能指標  |
|
|
 諧波治理能力  |
 150A(2次~61次全部或可選定諧波次數)  |
|
 不平衡治理能力  |
 100A  |
|
 全響應時間  |
 <5 ms  |
|
 有功功率損耗  |
 <3%  |
|
 保護  |
 過流、過熱、過壓等多項保護功能  |
|
 環境條件  |
|
|
 防護等級  |
 標準IP20,更高防護等級可定制  |
|
 環境溫度  |
 工作溫度:-10℃~50℃(40℃以上降容使用) 儲存溫度:-25℃~70℃  |
|
 環境濕度  |
 15%~90%(20℃)  |
|
 海拔高度  |
 <2000m,2000米以上降額使用  |
|
 使用場所  |
 室內  |
|
 機械特性  |
|
|
 外形尺寸(寬×深×高)  |
 440mm×560mm×145mm  |
|
 質量  |
 35kg  |
|
 安裝傾斜度  |
 <5度  |
|
 材質  |
 電鍍鋅  |
|
 通訊顯示  |
|
|
 通訊接口  |
 RS485  |
|
 模塊間并機  |
 CAN  |
設備安裝
本章主要內容為介紹APF的設備安裝。
安裝前檢查
在開箱之前,需要檢查外包裝有無破損;開箱后,需要檢查交付件是否齊備,有無任何明顯的外部損壞。
檢查外包裝
經銷商將包裝完好的APF交付給運輸商。但是在運輸過程中,包裝和其部件可能會被損壞。所以,在安裝之前檢查APF外包裝完整性是很重要的。在拆開APF外包裝之前,請檢查外包裝是否有可見的損壞,如孔、裂紋或者其他內部可能損壞的跡象。如果有任何包裝異常的情況,請勿拆開,并盡快聯系您的經銷商。
檢查交付件
在拆開APF外包裝之后,請檢查交付件是否完整齊備,有無任何明顯的外部損壞。如果存在任何損壞或缺少任何物件,請聯系您的經銷商。
搬運APF
請將APF從外包裝中取出,并水平搬運至指定安裝位置且保持水平放置。
APF設備較重,搬運時請注意保持平衡,以免機器跌落砸傷操作者。
APF模塊接線端子不能承重,搬運過程請勿受力,端子禁止直接接觸地面。
APF模塊放置于地面時,需在其下墊泡沫或紙皮,以免損傷外殼。
選擇安裝位置
需要選擇適當?shù)奈恢冒惭bAPF,以保證APF能夠正常、高效地工作。在選擇安裝位置時,請考慮以下要求:
APF模塊防護等級為IP20,適用于室內機柜應用,若在戶外使用,可聯系我司定制。
APF應安裝在通風良好的環境下,以保證良好的散熱。安裝環境溫度應保持在50℃以下,以確保APF運行狀況最佳,并延長其使用壽命。
APF工作有一定噪音,請注意噪音對環境的影響。
安裝尺寸
APF安裝尺寸,如圖4-1:

圖4-1 APF安裝尺寸
注:APF的具體安裝尺寸詳見樣冊。
電氣連接
本章主要內容為介紹APF的電氣連接。
電氣接線圖
模塊需對三相功率線纜、N線纜、PE線、外部CT線進行配線和安裝,若系統為三相三線系統則無需安裝N線纜,外部CT安裝時分為CT在網側和負載側兩種方式,兩種系統配線總體框圖如圖5-1,5-2所示:


圖5-1 CT負載側配線 圖5-2 CT網側配線

圖5-3 模塊后面板圖示

圖5-4 外部端子接口
注意:1.具體接線圖見實際項目配套圖紙;
2.主回路接線應保證APF相序與電網相序一致。
接線端子標識及定義
APF模塊均采用端子接線,端子定義及導線規格見表5-1。
表5-1端子定義及導線規格說明
|
 功能  |
 端子號  |
 端子定義  |
 導線規格(推薦值)  |
 備注  |
|
|
 100A  |
 150A  |
||||
|
 主回路 接線  |
 A  |
 A相  |
 ≥50mm²  |
 ≥70mm²  |
 按照國標,A/B/C/N/PE線纜絕緣層顏色依次為黃/綠/紅/藍/黃綠  |
|
 B  |
 B相  |
||||
|
 C  |
 C相  |
||||
|
 N  |
 N線  |
 70mm²  |
 70mm²  |
||
|
 PE  |
 PE  |
 黃綠線25 mm2  |
 黃綠線35 mm2  |
||
|
 互感器 接線  |
 IC1  |
 CT-C-S1  |
 銅芯,2.5 mm2  |
 XXX/5A 安裝方向?yàn)?/span>P1面向電網側,精度為0.5級及以上  |
|
|
 IC2  |
 CT-C-S2  |
||||
|
 IB1  |
 CT-B-S1  |
||||
|
 IB2  |
 CT-B-S2  |
||||
|
 IA1  |
 CT-A-S1  |
||||
|
 IA2  |
 CT-A-S2  |
||||
|
 通訊接口  |
 XT2-1  |
 485-A  |
 屏蔽線,0.5 mm2  |
 屏蔽層一端接地  |
|
|
 XT2-2  |
 485-B  |
||||
|
 XT2-3  |
 CAN-H  |
 屏蔽線,0.5 mm2  |
 /  |
||
|
 XT2-4  |
 CAN-L  |
||||
|
 24V供電  |
 XT2-5  |
 24V  |
 銅芯,0.5 mm2  |
 不超過10W  |
|
|
 XT2-6  |
 COM  |
||||
|
 急停  |
 XT2-7  |
 EPO  |
 銅芯,0.5 mm2  |
 常閉  |
|
|
 XT2-8  |
 COM  |
||||
|
 預留接口  |
 XT2-9  |
 485-Aout  |
 屏蔽線,0.5 mm2  |
 屏蔽層一端接地  |
|
|
 XT2-10  |
 485-Bout  |
||||
|
 備注  |
 25mm2銅纜推薦型號為BVR-25mm2,壓接頭型號為RNBS 22-6;35銅纜推薦型號為BVR-35mm2,壓接頭型號為RNB 22-8,70mm2銅纜推薦型號為BVR-70mm2,壓接頭型號為RNB 60-8,50mm2銅纜推薦型號為BVR-50mm2,壓接頭型號為RNB 38-8。若考慮線纜溫升,則可提升線纜規格。  |
||||
連接保護地線(PE)
為確保人身安全,APF機殼必須可靠連接PE。
步驟1 利用剝線鉗,將接地線纜的絕緣層,剝?nèi)ズ线m的長度。
步驟2 將剝?nèi)ソ^緣層的線芯穿入OT端子的導體壓接區內,并用壓線鉗壓緊。
連接交流進線
APF所使用的交流線纜推薦使用低煙、無鹵、阻燃軟線纜,方便安裝。規格選型參見表5-1。
注意:模塊后N端子必須正確接入系統N線,如違反本條可能導致設備損壞。
步驟1 利用剝線鉗,將線纜的絕緣層,剝?nèi)ズ线m的長度。
步驟2 將剝?nèi)ソ^緣層的線芯穿入OT端子的導體壓接區內,并用壓線鉗壓緊。
連接電流互感器信號線
電流互感器為設備的重要外置部件之一,在正常工作中對系統的補償精度具有關鍵性作用,所以電流互感器的選擇和安裝非常重要。為了提高設備的補償效果,通常外接電流互感器的精度要求在0.5級以上,若選用較低的精度,系統補償精度將受到一定影響。
選擇電流互感器時,首先需要知道臺區變壓器的總?cè)萘?/span>或負載電流,在留有一定裕量的情況下選擇電流互感器。電流互感器安裝接線請參照表5-1。
步驟 1 將電流互感器按照設計圖紙安裝于配電系統中。
步驟2 將電流互感器信號線的絕緣層剝?nèi)ズ线m長度。
步驟3 用一字螺絲刀,依次松開配套插頭中各個插孔的螺釘,將各線芯插入對應插孔中,再緊固各個螺釘。
注意:
電流互感器A/B/C各相的S1、S2接線應確保與設備CT端子的標號一一對應,否則設備可能無法正常工作。
嚴禁電流互感器二次側開路。如違反本條可能會導致互感器燒毀。
連接輔助回路接線
用線纜連接觸摸屏24V供電,485通信線,模塊后的急停等。
步驟 1 利用剝線鉗,將線纜的絕緣層,剝?nèi)ミm合的長度。
步驟 2 用一字螺絲刀,依次松開配套插頭中插孔的螺釘,并將各線芯插入對應插孔中,再緊固各個螺釘。
斷開電氣連接
如果您需要斷開已經接入電網運行的APF的電氣連接,請嚴格遵循本章節的安全規定和操作順序。
停止正在運行的APF,斷開進線斷路器,并確認其為可靠斷開狀態。
機箱仍存在余電和余熱,可能會導致電擊或灼傷。等待30分鐘后,再對APF進行操作。
斷開APF模塊輔助回路接線端子(通信線,24V供電等)。
斷開APF模塊電流互感器信號連接。特別注意斷開電流互感器信號線前必須確保互感器已經從系統中脫離或互感器二次側有效短接。
斷開APF模塊交流輸出線連接。
斷開APF模塊接地線連接。
移出APF模塊,至此則完成了斷開模塊與電網的電氣連接。
設備調試
本章主要內容為介紹關于APF的設備調試。方便您通過操作觸摸屏來實時觀察設備的運行狀態和電網電量數據、APF參數設置和執行設備啟動和停機的命令。
通電前檢查
警告
通電試運行之前,必須保證您已經詳細閱讀并熟知設備的操作過程!
在運行狀態下禁止設置參數!
檢查設備是否安裝平穩;
檢查設備的安裝電纜及電流互感器的電流采樣線是否牢固;
檢查設備及電流互感器的接地線是否準確、牢固。
輸入N線必須接在設備的N線接入端。N線與其它相線接錯會導致設備損壞!
請檢查互感器接線和方向,檢查無誤后方可啟動補償設備,錯誤的互感器連接是造成設備不能正常運行的最主要原因!
操作時序
表6-1 調試操作時序表
|
 操作時序  |
 操作步驟  |
 備注  |
|
 模塊上電  |
 1.閉合APF的斷路器,整機上電,液晶顯示屏點亮,進行自檢; 2.自檢通過后,首頁中顯示系統信息、輸出電流、負載電流等數據; 3.進入【測試數據】界面,點擊右側【模塊信息】,若有數據顯示,確認模塊通信是否成功;  |
 1.當APF故障告警時,在【信息查詢】中查找相應故障原因; 2.在緊急情況下,可直接斷開“急停開關”停機。  |
|
 參數設置  |
 1.點擊首頁下側【用戶設置】按鈕進入系統參數設置界面,選擇手動運行;根據實際互感器接線選擇【互感器方向】并填寫【互感器變比】。其余均為默認設置;點擊【確定】,下發設置參數。 2.點擊此界面右上角時間顯示,輸入密碼:99465358,進入模塊補償設置界面,根據需求勾選無功或不平衡,默認補償系數為1.0,啟機后可調整補償系數改變補償效果。點擊【確定】,下發設置參數。 3.點擊【下一頁】,根據互感器接入系統實際位置設置補償方式,其余均為默認設置。點擊【確定】,下發設置參數。  |
|
|
 模塊啟機  |
 在參數設置完成后回到首頁,點擊【啟動】,待點擊區域顯示“停機”,說明啟機操作完成,可通過首頁顯示和測量數據查看補償效果。  |
|
|
 模塊停機  |
 當需要停機時,點擊首頁【停機】,待點擊區域顯示“啟動”,停機操作完成。在“用戶設置”界面,選擇“自動運行”點擊【確認】下發設置參數,待APF再次上電時,整機自動投入,啟動。  |
界面展示

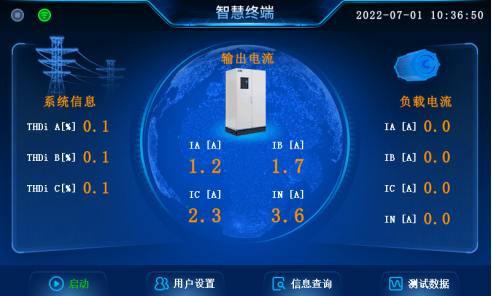

自檢通過后,首頁中系統信息、輸出電流、負載電流等有數據顯示,如圖6-1:

圖6-1 首頁

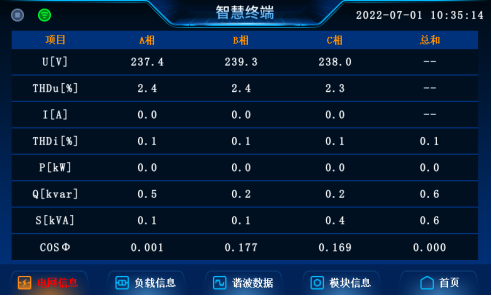

測量數據:查看電網信息、負載信息、諧波數據、模塊信息,如圖6-2:

圖6-2 測量數據界面

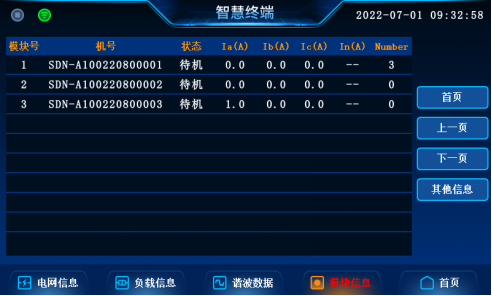

查看模塊之間CAN通訊的成功情況,進入【測量數據】界面,點擊【模塊信息】,如圖6-3所示。

圖6-3 模塊信息

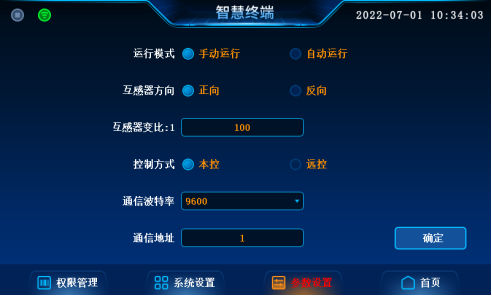

在首頁下側點擊按鈕【用戶設置】進入系統參數設置界面如圖6-4。

圖6-4 系統參數設置界面
該界面可以設置內容介紹如下:
運行模式:自動運行 / 手動運行
初步調試時選擇“手動運行”,待各項參數調試完成后,最后設置為“自動運行”。當選擇自動運行模式時,設備上電后,無人值守運行,整機自動投入,啟動。
互感器方向:設置互感器方向,默認正向
互感器的安裝方向,互感器P1面面向電網的情況下,CT-C-S1、CT--C-S2、CT-B-S1、CT-B-S2、CT-A-S1、CT-A-S2分別接入模塊的CT端子IC1、IC2、IB1、IB2、IA1、IA2,此時觸摸屏中互感器方向設定為正向。互感器變比:如300:5的互感器,設置值為60。

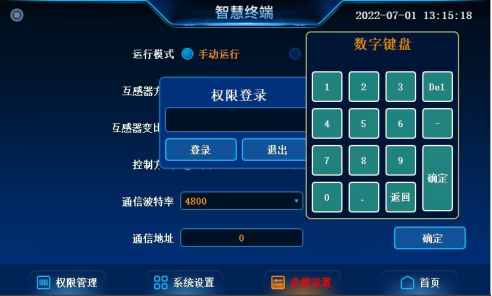

在參數設置界面點擊時間區域彈出用戶登錄窗口如圖6-5。

圖6-5 用戶登錄和密碼輸入界面
輸入調試用密碼“99465358”,點擊按鈕【確定】,然后點擊【登錄】,進入補償方式設置界面,如圖6-6:

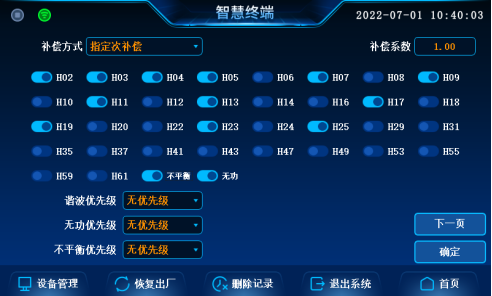

圖6-6 補償方式界面
【補償方式】界面設置的內容有:
補償方式:下拉菜單選擇指定次補償,勾選無功、不平衡、指定次諧波;
補償系數:默認設置為1.0,系數微調可調節補償效果。

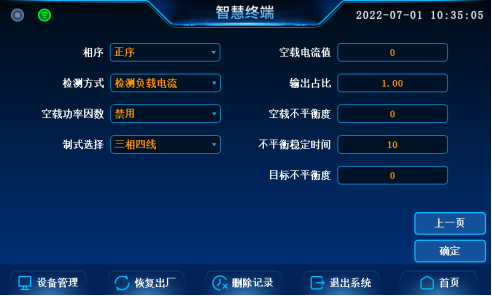

【基本參數】界面設置的需要重點關注,如圖6-7:

圖6-7 基本參數界面
空載電流值:起止補償電流值,默認0A;
檢測方式:根據互感器在系統中實際位置確定,默認檢測負載電流;
制式選擇:根據主回路實際接線確定,默認三相四線制;
輸出占比:實際限流值與設計容量的比值,默認占比為1。

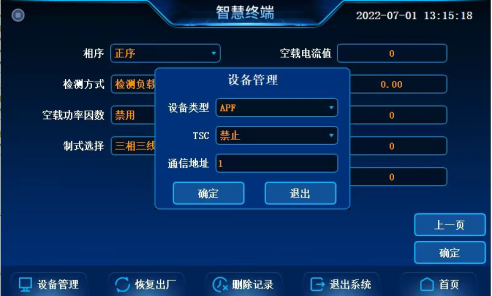

點擊按鈕【設備管理】進入設備管理界面如圖6-8。

圖6-8設備管理界面
此界面的設備類型及通訊地址參數均為默認值,由顯示屏直接讀取而來,不需要手動設置。在開始對APF調試前,需要核查“設備管理”中設備情況是否符合設備使用現場的實際情況。
設備維護
為了保障設備能夠良好的運行,建議按照本手冊的描述做日常維護及故障處理工作。
日常維護
由于APF采用強迫風冷的散熱方式,日常維護需定期檢查進風口有無遮擋及灰塵臟污,必要時擦除臟污,無需做其他維護。
定期維護
每半年或更頻繁些,應清潔和檢查模塊產品設備。按以下步驟進行清潔和檢查。
斷開模塊前級的進線斷路器。
用低壓力的壓縮空氣小心的將模塊里的灰塵吹掉。
檢查控制連線有無松動現象。
檢查電氣和機械連接牢固性。
檢查所有導線有無各種原因引起的損傷現象。
檢查風機工作是否正常。
檢查完畢并確認無誤后,接通電源。
注意:此操作一定要注意人身安全,防止觸電!
故障處理
APF的常見故障告警及排除方式如下:
表7-1 常見故障及排除方法
|
 常見故障  |
 原因分析  |
 處理方法  |
|
 急停  |
 模塊后部“急停”端子未短接或接線錯誤  |
 檢查并確保“急停”的接線正確  |
|
 負序輸入  |
 模塊主接線端子的相序錯誤  |
 檢測安裝點相序并正確按照ABCN相序與端子接線  |
|
 通信異常  |
 1.通訊線接線錯誤(A/B反接)或通訊端子接觸不良  |
 1.檢查并確保通訊的正確接線,緊固接插端子  |
|
 額定范圍內 電流補償異常  |
  |
 1. 調整輸出占比和補償系數  |
|
 設備無法啟動  |
 1.檢查N線是否可靠接入 2.檢查“急停”接線是否正確  |
 1.可靠接入N線 2.正確接入“急停”線  |
|
 無法自動運行  |
 檢查設置是否為“自動模式”  |
 設置為“自動模式”  |
|
 輸入過、欠壓  |
 輸入線電壓范圍高于458V或低于268V  |
 調整輸入線電壓,使其在268V~458V之間  |
|
 輸入過、欠頻  |
 輸入電壓頻率高于55Hz或低于45Hz  |
 調整輸入電壓頻率。使其在45Hz~55Hz之間  |
|
 直流母線過壓  |
 一般多出現在四線制模塊未接N線或三線制模塊設置為“三相四線”時  |
 檢查四線制模塊接線或三線制模塊參數設置是否正確  |
|
 電感過熱  |
 風機運行異?;蚰K溫度過高  |
 檢查風機運行是否正?;虿榭?/span>NTC溫度是否過高  |
|
 輸出過流/過載  |
 模塊輸出電流過高  |
 模塊停機,檢查過流故障點  |
注:若故障未能解決,請與我們聯系。
質量保證
責任豁免
運輸損壞、不正確的安裝
不正確的使用
非正常自然環境引起的損壞
在超出本手冊說明的惡劣環境中運行
未經授權擅自更改產品或者修改軟件代碼
任何超出相關國際標準中規定的安裝和使用環境
忽視產品及文檔中說明的安全警告及相關安全規范
